Doğalgaz Ölçüm İstasyonu SCADA Uygulaması

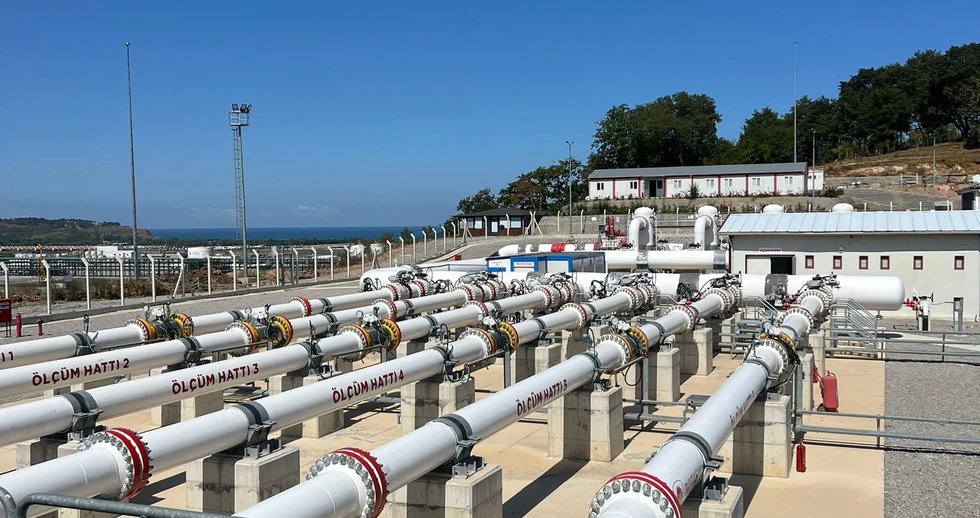

Filyos Doğalgaz İstasyonu — yedekli SCADA ve yedekli ağ mimarisi ile güvenilir ölçüm sistemi.
Teknik Özellikler
Filyos Doğalgaz Ölçüm İstasyonu için geliştirilen SCADA uygulaması, yedekli inSCADA ve yedekli network mimarisi ile kesintisiz operasyon sağlamaktadır. 10.000 I/O lisansı ile geniş ölçekli bir otomasyon sistemini yönetmektedir.
inSCADA Gas çözümü, gaz sektöründe 50'nin üzerinde doğalgaz basınç düşürme ve ölçüm istasyonunun SCADA sistemlerinde kullanılmaktadır.
DCS entegrasyonu ile mevcut kontrol sistemleri ile uyumlu çalışan uygulama, gaz ölçüm verilerinin otomatik raporlanması ve analizi için güçlü araçlar sunmaktadır.
Uygulama Ekranları

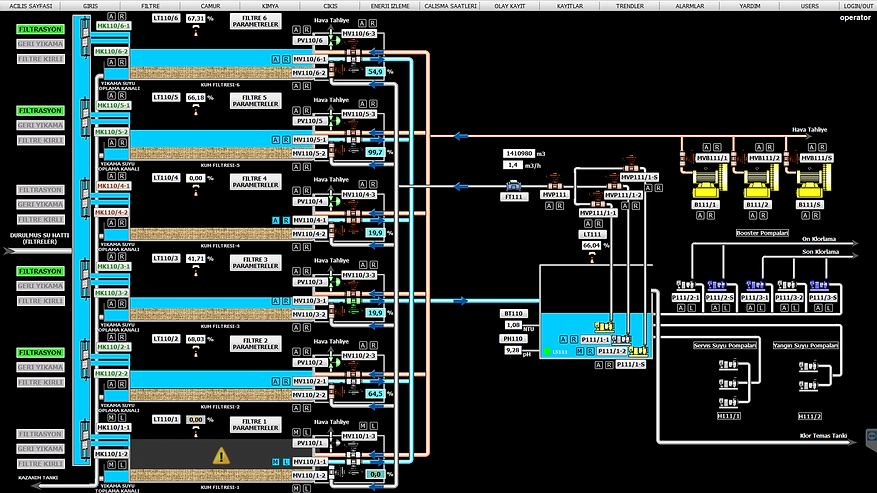

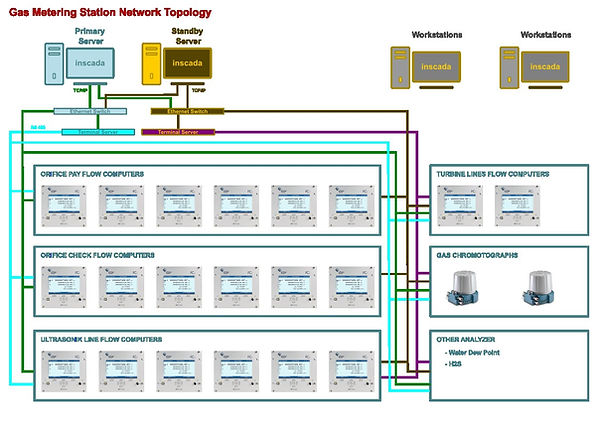

Haberleşme Ağı Topolojisi
Filyos Doğalgaz Ölçüm İstasyonu'nda Elster marka flow computer'lar, orifice ve ultrasonik ölçüm prensiplerine göre yapılandırılmış olarak çalışmaktadır. Her ölçüm hattında yedekli flow computer sistemi (Pay ve Check) kurularak ölçüm güvenilirliği en üst düzeye çıkarılmıştır. Ölçüm doğruluğunu desteklemek amacıyla yedekli gas chromatograph'lar, water dew point ve H₂S analizörleri sisteme entegre edilmiştir. Haberleşme altyapısında Ethernet switch'ler ve seri terminal sunucular kullanılmaktadır. Flow computer'lar hem Ethernet portu hem de seri port üzerinden haberleşme yapabilmektedir. Bu çift kanallı yapı sayesinde bir network redundancy mimarisi oluşturulmuştur. inSCADA, aktif haberleşme kanalında bir aksaklık tespit ettiğinde otomatik olarak alternatif kanalı kontrol eder ve çalışan kanal üzerinden veri almaya devam eder. Bu geçiş Modbus TCP ve Modbus RTU protokolleri arasında kesintisiz olarak gerçekleşir — operatör müdahalesine gerek kalmadan veri akışı sağlanır. Sistemdeki tüm kritik bileşenler — haberleşme switch'leri, SCADA sunucuları ve veri tabanı — yedekli (redundant) olarak yapılandırılmıştır. 10.000 I/O noktası üzerinden gerçek zamanlı izleme, alarm yönetimi ve raporlama merkezi SCADA ekranlarından gerçekleştirilmektedir.
inSCADA Network Redundancy

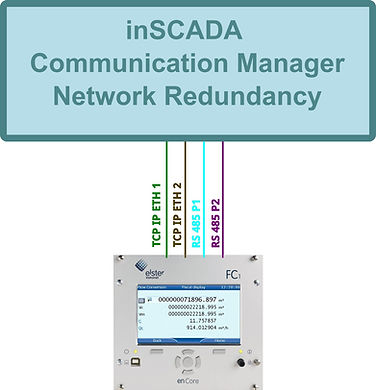

inSCADA Network Redundancy — inSCADA, saha cihazlarıyla haberleşirken birden fazla haberleşme kanalını eş zamanlı olarak yönetebilir. Aktif kanalda bir kesinti veya iletişim hatası oluştuğunda, sistem otomatik olarak alternatif haberleşme portuna geçiş yapar. Bu yapı, Ethernet ve seri port gibi farklı fiziksel bağlantılar arasında veya Modbus TCP ve Modbus RTU gibi farklı protokoller arasında çalışabilir. inSCADA bu özelliği "Network Redundancy" olarak adlandırmaktadır. Teknik Not: Bu işlem için inSCADA Platform'da tek bir cihaz ve tag/variable tanımı yapmak yeterlidir. inSCADA, hangi kanaldan haberleşme yapacağını çalışma anında saniyeler içinde karar verir ve kesintisiz devam eder.
Yedekli Mimari
Hem SCADA yazılımı hem de ağ altyapısı yedekli çalışarak kesintisiz operasyon sağlar.
Geniş Ölçek
50'nin üzerinde doğalgaz istasyonunda başarıyla kullanılmaktadır.
DCS Entegrasyonu
Mevcut DCS sistemleri ile entegre çalışarak merkezi izleme ve kontrol imkanı sunar.
Raporlama
Gaz ölçüm verilerinin otomatik raporlanması ve analizi.
