Cihaz ve Frame

Cihaz (Device)

Cihaz, bir bağlantı üzerindeki fiziksel veya mantıksal birimi temsil eder. Bir bağlantı altında birden fazla cihaz olabilir.

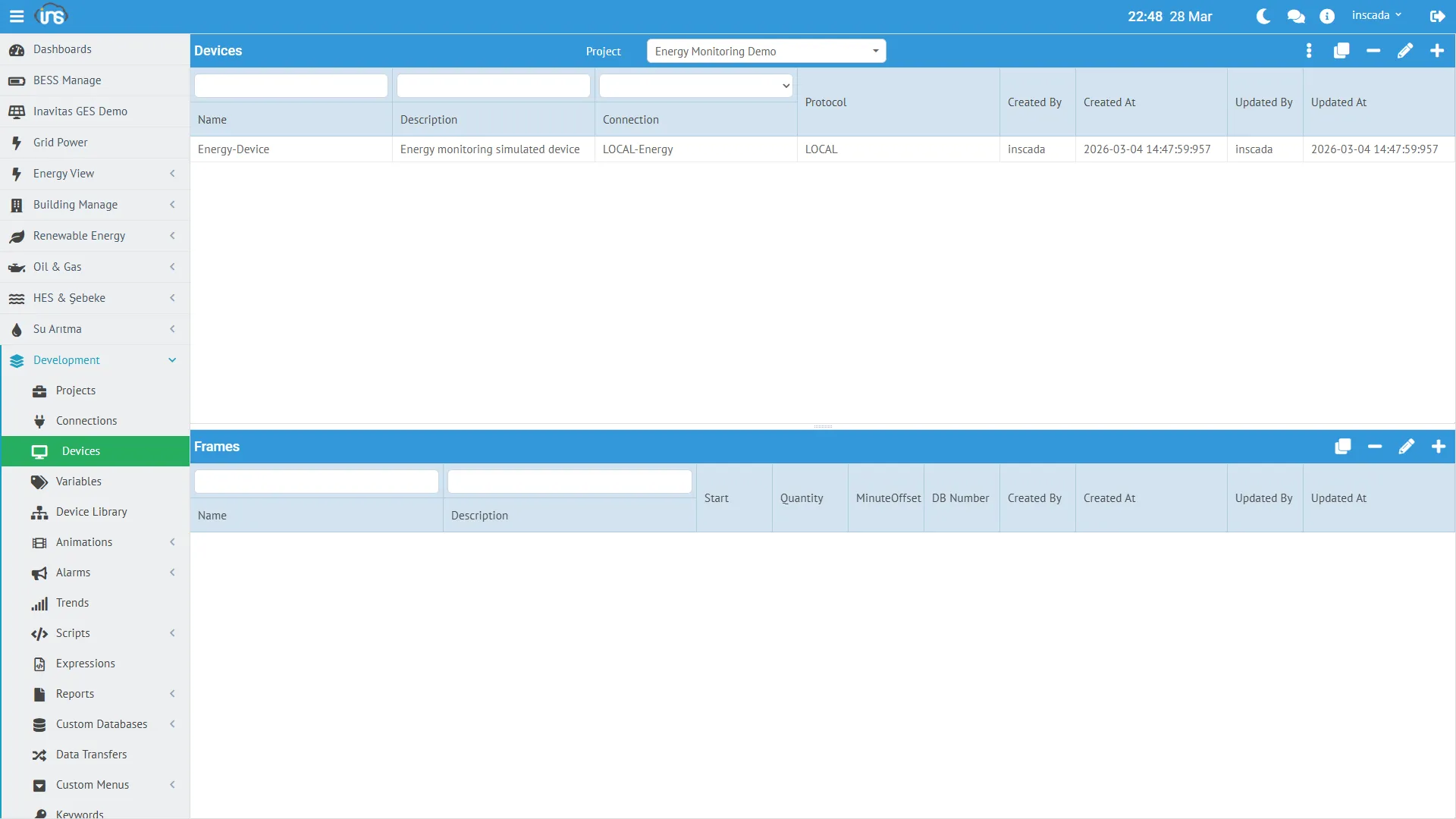

Cihaz Oluşturma

Menü: Runtime → Connections → Bağlantı seç → Devices → Yeni Cihaz

Alan	Zorunlu	Açıklama
Name	Evet	Cihaz adı
Description	Hayır	Açıklama
Scan Time	Evet	Okuma periyodu (ms)
Scan Type	Evet	Okuma tipi (Periodic, OnDemand)

Cihaz Yapısı (Örnek)

{
  "id": 453,
  "name": "Energy-Device",
  "connectionId": 153,
  "dsc": "Energy monitoring simulated device",
  "scanTime": 2000,
  "scanType": "Periodic"
}

Alan	Açıklama
scanTime	Okuma periyodu milisaniye cinsinden. 2000 = her 2 saniyede bir okuma
scanType	Periodic = sürekli okuma, OnDemand = sadece istendiğinde

Scan Time Önerileri

Senaryo	Önerilen Scan Time
Hızlı değişen veriler (güç, akım)	1000 - 2000 ms
Orta hızda veriler (sıcaklık, basınç)	3000 - 5000 ms
Yavaş değişen veriler (enerji sayacı)	5000 - 10000 ms
Durum bilgileri (açık/kapalı)	1000 - 3000 ms

İpucu

Scan time ne kadar kısa olursa ağ trafiği o kadar artar. Gereksinime göre optimize edin.

---

Frame (Veri Çerçevesi)

Frame, bir cihazdan okunan veri bloğudur. Her frame belirli bir adres aralığını tanımlar. Değişkenler frame’lerin içinde yer alır.

Frame Oluşturma

Menü: Runtime → Connections → Bağlantı → Device → Frames → Yeni Frame

Alan	Zorunlu	Açıklama
Name	Evet	Frame adı
Description	Hayır	Açıklama
Readable	Evet	Bu frame okunabilir mi
Writable	Evet	Bu frame’deki değişkenlere yazılabilir mi
Scan Time Factor	Hayır	Cihaz scan time çarpanı
Minutes Offset	Hayır	Zamanlama ofseti (dakika)

Frame Yapısı (Örnek)

{
  "id": 703,
  "name": "Energy-Frame",
  "deviceId": 453,
  "dsc": "Energy monitoring frame",
  "isReadable": true,
  "isWritable": true,
  "scanTimeFactor": null,
  "minutesOffset": null
}

Readable / Writable

Ayar	Açıklama
Readable = true	Frame periyodik olarak okunur (izleme)
Writable = true	Frame’deki değişkenlere değer yazılabilir (kontrol)
Her ikisi = true	Hem okuma hem yazma (en yaygın)
Readable = false	Yalnızca yazma frame’i (setpoint gönderimi)

Scan Time Factor

Frame’in okuma periyodunu cihaz scan time’ının katları olarak ayarlar:

• Cihaz scan time = 2000ms, Frame scan time factor = 3 → Frame her 6000ms’de okunur
• null veya 1 → Cihaz scan time ile aynı periyotta okunur

İpucu

Yavaş değişen verilerin olduğu frame’ler için scan time factor kullanarak gereksiz ağ trafiğini azaltabilirsiniz.

---

Hiyerarşi Özeti

Connection: LOCAL-Energy (LOCAL, 127.0.0.1)
└── Device: Energy-Device (scanTime: 2000ms, Periodic)
    └── Frame: Energy-Frame (readable + writable)
        ├── ActivePower_kW (Float, kW)
        ├── ReactivePower_kVAR (Float, kVAR)
        ├── Voltage_V (Float, V)
        ├── Current_A (Float, A)
        ├── Frequency_Hz (Float, Hz)
        ├── PowerFactor (Float)
        ├── Energy_kWh (Float, kWh)
        ├── Temperature_C (Float, °C)
        ├── Demand_kW (Float, kW)
        └── GridStatus (Boolean)

Bu yapı bir MODBUS bağlantısında da aynıdır — tek fark protokole özel parametreler (slave ID, başlangıç adresi, register sayısı vb.) eklenir.
