Rotate & Move

Rotate (Döndürme)

Rotate, bir SVG öğesini değere göre döndürür. Gösterge ibresi, vana pozisyonu, rüzgar yönü, kompas gibi dairesel gösterimlerde kullanılır.

Alan	Değer
Type	Rotate
Uygun SVG Öğeleri	<g>, <path>, <line>, <rect>

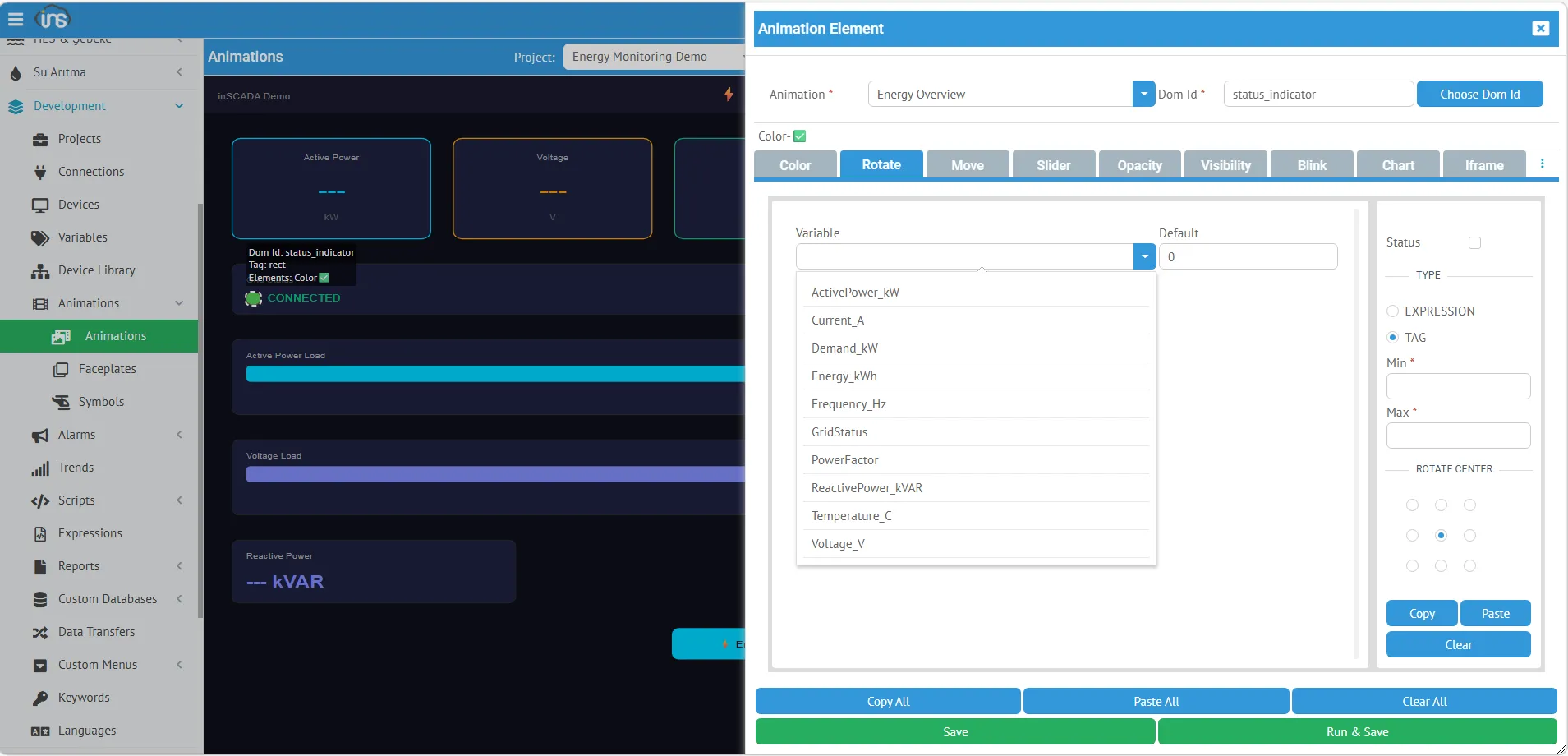

TAG — Değişken Seçimi

Listeden değişken seçilir. Değer, Min-Max aralığına göre 0°-360° dönüş açısına dönüştürülür.

Alan	Açıklama
Variable	Açılır listeden değişken seçimi
Min	Minimum değer (bu değerde açı = 0°)
Max	Maksimum değer (bu değerde açı = 360°)
Rotate Center	Döndürme merkez noktası (pivot)

Rotate Center (Döndürme Merkezi)

Objenin hangi noktası etrafında döneceğini belirler. 9 pozisyon seçilebilir:

	Sol	Orta	Sağ
Üst	tl (top-left)	tc (top-center)	tr (top-right)
Orta	ml (mid-left)	mc (mid-center)	mr (mid-right)
Alt	bl (bottom-left)	bc (bottom-center)	br (bottom-right)

Varsayılan: mc (objenin tam ortası)

Dönüş formülü: açı = (değer - min) × 360 / (max - min)

Örnek: Min=0, Max=100, Değer=25 → açı = 90°

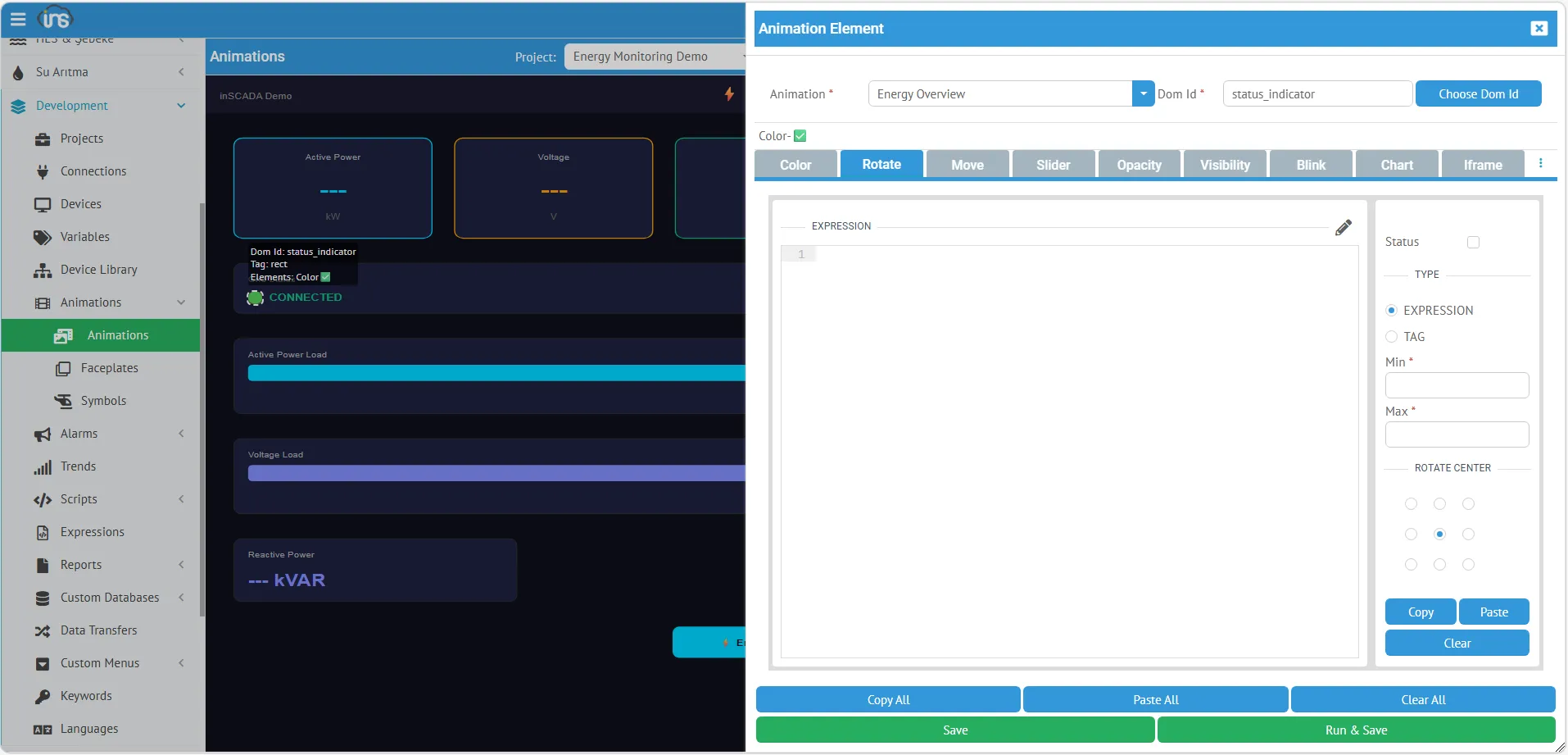

EXPRESSION — JavaScript ile Hesaplama

Derece cinsinden açı değeri döndürülür. Rotate Center alanı expression modunda da kullanılır.

// Vana pozisyonu: 0 = kapalı (0°), 100 = açık (90°)
var pos = ins.getVariableValue("Valve_Position").value;
return pos * 0.9;

// Rüzgar yönü (0-360°)
var dir = ins.getVariableValue("Wind_Direction").value;
return dir;

---

Move (Kaydırma)

Move, bir SVG öğesini X ve/veya Y ekseninde değere göre kaydırır. Seviye göstergesi, konveyör pozisyonu, asansör gibi lineer hareket animasyonlarında kullanılır.

Alan	Değer
Type	Move
Uygun SVG Öğeleri	<g>, <rect>, <circle>, <image>

TAG — Değişken Seçimi

Listeden değişken seçilir. Değer aralığı piksel pozisyon aralığına eşlenir.

Alan	Açıklama
Variable	Açılır listeden değişken seçimi
Min Value	Minimum değişken değeri
Max Value	Maksimum değişken değeri
Min Pos	Minimum piksel pozisyonu (Min Value’da objenin konumu)
Max Pos	Maksimum piksel pozisyonu (Max Value’da objenin konumu)
Smooth Off	İşaretlenirse animasyon geçişi devre dışı kalır (anlık pozisyon atlaması)

Pozisyon formülü:

oran = (değer - minValue) / (maxValue - minValue)
pozisyon = minPos + (maxPos - minPos) × oran

Örnek: MinValue=0, MaxValue=10, MinPos=0, MaxPos=300, Değer=5 → pozisyon = 150px

Smooth Off: Varsayılan olarak pozisyon değişimleri yumuşak animasyonla geçiş yapar. Smooth Off işaretlenirse obje anlık olarak yeni pozisyona atlar — hızlı değişen veriler için daha uygun olabilir.

EXPRESSION — JavaScript ile Hesaplama

Piksel pozisyonu döndürülür. Min/Max alanları expression modunda da kullanılır.

// Tank seviyesi: 0-100% → Y pozisyon 200-0 (ters yön)
var level = ins.getVariableValue("Tank_Level").value;
return 200 - (level * 2);

// Konveyör pozisyonu
var pos = ins.getVariableValue("Conveyor_Position").value;
return pos * 3; // 0-100 → 0-300px

Kullanım Örnekleri

Asansör

<svg viewBox="0 0 100 400">
  <rect x="20" y="10" width="60" height="380" fill="none" stroke="#999"/>
  <g id="elevator_cabin">
    <rect x="25" y="0" width="50" height="40" fill="#3498db" rx="3"/>
  </g>
</svg>

• TYPE: TAG, Variable: Floor_Position
• Min Value: 0, Max Value: 10, Min Pos: 350, Max Pos: 10
• Kat 0’da kabin en altta, kat 10’da en üstte

Seviye Göstergesi

• TYPE: TAG, Variable: Tank_Level
• Min Value: 0, Max Value: 100, Min Pos: 200, Max Pos: 0
• %0’da ok en altta, %100’de en üstte
