Element Editor

Animation Element Editor, SVG ekran üzerinde görsel olarak obje seçip, seçilen objeye animation davranışı bağlamak için kullanılan düzenleyicidir. Kod yazmadan, görsel yapılandırma arayüzü ile hızlıca SCADA ekranları oluşturulur.

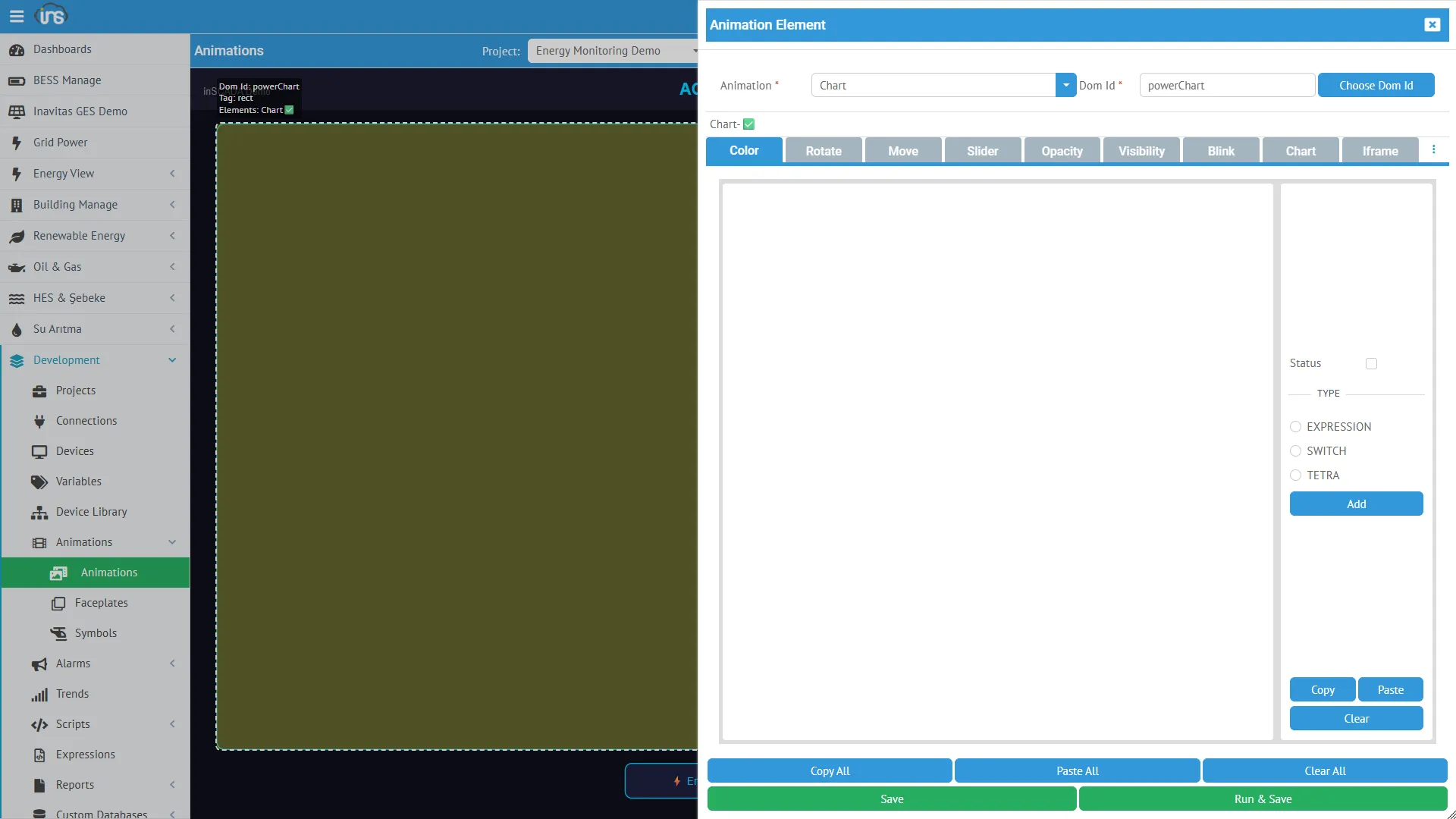

Animation Element Editor

Editöre Erişim

Menü: Development → Animations → Animation Dev → sağ üst köşedeki Element Editor butonu

Editör, SVG ekranının yanında panel olarak açılır.

İş Akışı

Adım 1: SVG Üzerinde Obje Seçme

Animation Dev ekranında açık olan SVG üzerinde mouse ile tıklayarak obje seçersiniz. Seçilen obje görsel olarak vurgulanır.

Grup İçi Objelere Erişim

SVG’deki objeler genellikle <g> (group) elementleri içinde gruplanmıştır. Varsayılan tıklamada en üst seviye grup seçilir.

Grup içindeki bir objeye erişmek için:

Ctrl tuşuna bir kez basıp bırakın
Artık mouse ile tıkladığınızda grup yerine doğrudan tıkladığınız obje seçilir
Bu sayede bir grup içindeki text, rect, circle gibi iç objeleri hedefleyebilirsiniz

Adım 2: Element Editor’ü Açma

Bir obje seçili iken Element Editor butonuna tıklayın. Editör açıldığında:

Seçili objenin DOM ID’si otomatik olarak alınır
Objenin SVG tag tipine göre (text, rect, g, image, circle, path…) uygulanabilir animation tipleri otomatik filtrelenir
Uygun animation tipleri sekmeler halinde yapılandırmaya hazır gösterilir

SVG Tag Tipine Göre Kullanılabilir Animation Tipleri

SVG Tag	Kullanılabilir Tipler
text / tspan	Get, Color, Opacity, Visibility, Rotate, Move, Scale, Bar, Pipe, Blink, Tooltip, AlarmIndication, Click
rect / circle / ellipse / polygon	Yukarıdakilere ek: Chart, Iframe, Datatable, Slider, Input, QRCode, GetSymbol, Faceplate, Peity, Menu, Button, Image
g (group)	Animate, Faceplate, Iframe, Rotate, Move, Scale, Opacity, Visibility
image	Faceplate, Iframe, Image

Adım 3: Animation Tipi Seçme ve Yapılandırma

Sekmelerden istediğiniz animation tipini seçin. Her animation tipinin kendine özel görsel yapılandırma arayüzü vardır:

Kod Yazmadan Görsel Yapılandırma

Her animation tipi, tipine uygun form alanlarıyla birlikte gelir. Geliştirici bu form alanlarını doldurarak kod yazmadan yapılandırma yapar:

Animation Tipi	Yapılandırma Arayüzü
Get	Değişken seçici, format ayarı, birim
Color	Renk paleti, koşul tablosu (değer → renk eşleşmesi)
Rotate	Döndürme merkezi (cx, cy), min/max açı, min/max değer
Bar	Yön (yatay/dikey), min/max değer, dolgu rengi
Move	Eksen (X/Y), mesafe aralığı, min/max değer
Slider	Min, max, step, yön, renk
Chart	Grafik tipi, renkler, eksen ayarları, veri kaynağı
Opacity	Min/max opaklık, min/max değer
Visibility	Koşul (Boolean veya eşik)
Blink	Yanıp sönme hızı, renkler
Set	Hedef değişken, yazılacak değer
Input	Tip (text/number), min, max, placeholder
Iframe	URL adresi
Open	Hedef animation seçici
Faceplate	Faceplate seçici, placeholder değerleri
Datatable	Kolon tanımları, veri kaynağı
AlarmIndication	Alarm grubu seçici

Adım 4: Expression (İleri Düzey — Opsiyonel)

Her animation tipinde bir Expression bölümü bulunur. Bu bölüm opsiyoneldir — görsel yapılandırma yeterliyse kullanmanıza gerek yoktur.

Expression, geliştiricinin animation davranışını tamamen serbest biçimde programlamasını sağlar:

Expression Tipleri

Tip	Açıklama	Ne Zaman Kullanılır
Tag	Değişken adı referansı	En basit — bir değişkeni doğrudan bağlamak
Expression	JavaScript kodu	Hesaplama, formatlama, koşullu mantık
Switch	Değer → sonuç tablosu	Durum bazlı çoklu eşleşme
Numeric	Sabit sayı	Test amaçlı
Text	Sabit metin	Etiket, başlık
Collection	Çoklu değişken	Chart, Datatable için
Alarm	Alarm referansı	AlarmIndication için
Faceplate	Faceplate referansı	Faceplate yerleştirme
Animation	Animation referansı	Ekran geçişi (Open)
Animation Popup	Popup referansı	Modal ekran açma
Custom Menu	Menü referansı	Menü açma
Url	URL	Iframe gömme
Tetra Color	4 renkli alarm durumu	Alarm renk kodları
Button	Buton yapılandırması	Button tipi
Html	HTML içerik	Zengin içerik
System Page	Sistem sayfası	Platform dahili sayfa
InSCADA View	Platform görünümü	Dahili görünüm

Expression Örnekleri

Tag — Değişken adı yazmak yeterli:

ActivePower_kW

Expression — JavaScript ile serbest hesaplama:

// Formatlı değer
var val = ins.getVariableValue("ActivePower_kW");
return val.value.toFixed(1) + " kW";

// Koşullu renk
var temp = ins.getVariableValue("Temperature_C").value;
if (temp > 80) return "#ff0000";
if (temp > 60) return "#ff8800";
return "#00cc00";

// İki değişkenden hesaplama
var power = ins.getVariableValue("ActivePower_kW").value;
var voltage = ins.getVariableValue("Voltage_V").value;
if (voltage > 0) return (power * 1000 / voltage).toFixed(1);
return "0";

Switch — Değer → sonuç eşleşme tablosu:

0 → Durdu
1 → Çalışıyor
2 → Arıza
3 → Bakım

Renk switch:

true → #00cc00
false → #ff0000

Adım 5: Kaydetme

Buton	İşlev
Save	Animation element’i kaydeder. Objeye binding bağlanmış olur
Run & Save	Önce expression’ı sunucuda test eder, sonuç başarılıysa kaydeder

Run & Save özellikle expression geliştirirken kullanışlıdır — kaydetmeden önce sonucu doğrularsınız.

Kayıt sonrası, animation Visualization modunda çalıştırıldığında binding otomatik olarak aktif olur.

Çalışma Zamanı Mimarisi

Element Editor’de yapılandırılan binding’ler, Visualization ekranında şu şekilde çalışır:

WebSocket Tabanlı Gerçek Zamanlı Güncelleme

┌─────────────┐                    ┌──────────┐                  ┌─────────┐
│  Tarayıcı   │──eval-animation──▶│  Sunucu  │◀── Değişken ───│  Cache  │
│  (SVG DOM)  │◀─anim-results────│  (Engine) │    Değerleri    │         │
└──────┬──────┘                    └──────────┘                  └─────────┘
       │
       ▼
  Her element için
  tipine uygun
  DOM güncelleme

Akış

Visualization açılır → Animation element’leri yüklenir, WebSocket abone olunur
Her duration ms’de → Tarayıcı eval-animation mesajı gönderir
Sunucu → Tüm element expression’larını çalıştırır, değişken değerlerini cache’ten okur
Sonuç döner → Her element ID için hesaplanan değer
DOM güncellenir → Her element tipine göre uygun DOM işlemi uygulanır

DOM Güncelleme Tablosu

Animation Tipi	DOM İşlemi
Get	`element.textContent = değer`
Color	`element.style.fill = renk`
Opacity	`element.style.opacity = değer`
Visibility	`element.style.display = değer ? '' : 'none'`
Rotate	`transform: rotate(açı)`
Move	`transform: translate(x, y)`
Bar	`element.height = değer` veya `element.width = değer`
Scale	`transform: scale(değer)`
Blink	SVG `<animate>` element ekleme/kaldırma
Pipe	`stroke-dashoffset` animasyonu

Kontrol Element’leri (Set, Slider, Input, Click)

Kontrol tipleri periyodik değerlendirmeye dahil değildir. Kullanıcı etkileşiminde tetiklenir:

Kullanıcı Tıklama → Expression Çalıştır → ins.setVariableValue() → Cache → Saha Cihazı

Performans

Tüm element’ler tek bir WebSocket mesajında toplu değerlendirilir
Değişken değerleri cache’ten okunur (veritabanına gidilmez, < 1ms)
Sadece aktif element’ler (status: true) değerlendirilir
Click, MouseDown gibi olay bazlı element’ler periyodik döngüden hariçtir
Timeout: yanıt duration × 10 ms içinde gelmezse yeniden denenir
