Color

Color, bir SVG öğesinin dolgu (fill) veya çizgi (stroke) rengini değişken değerine göre dinamik olarak değiştirir. Durum göstergesi, alarm renklendirme, eşik bazlı görselleştirme için kullanılır.

Kullanım

Alan	Değer
Type	Color
Uygun SVG Öğeleri	`<rect>`, `<circle>`, `<ellipse>`, `<polygon>`, `<path>`, `<text>`

Yapılandırma Tipleri

SWITCH — Koşullu Renk Tablosu (Kod Yazmadan)

En yaygın kullanım. Değer aralıklarına göre farklı renkler atanır — kod yazmaya gerek yoktur.

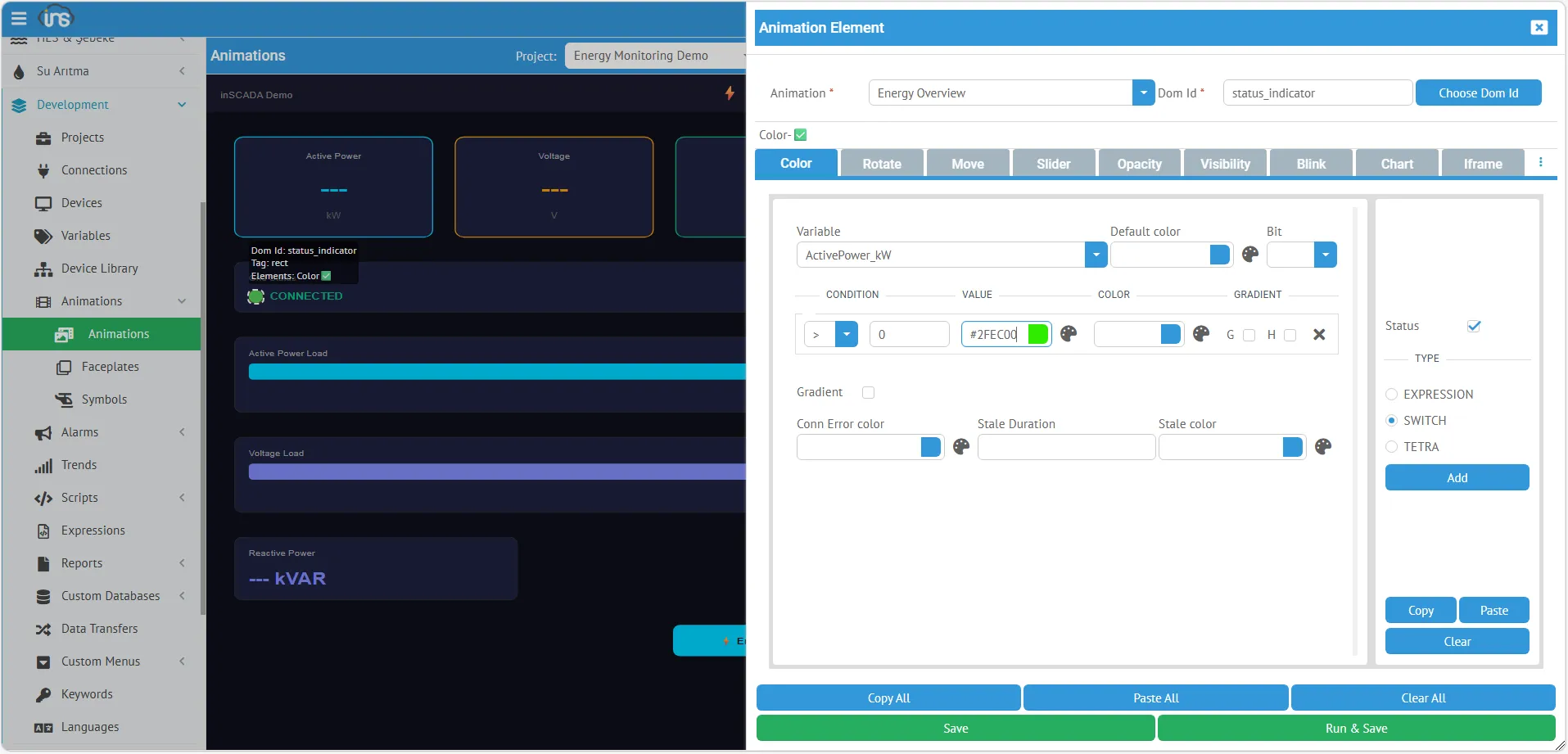

Color — Switch

TYPE bölümünden SWITCH seçildiğinde değişken seçimi ve koşullu renk tablosu açılır.

Temel Alanlar

Alan	Açıklama
Variable	Açılır listeden değişken seçimi
Default	Hiçbir koşul sağlanmazsa kullanılacak varsayılan renk

Koşul Tablosu (Condition / Value / Color)

Add butonuyla satır ekleyerek değer → renk eşleşmeleri tanımlanır. Her satır şu alanlardan oluşur:

Alan	Açıklama
Condition	Karşılaştırma operatörü: `>`, `>=`, `==`, `!=`, `<=`, `<`
Value	Karşılaştırma değeri
Color	Birincil renk (koşul sağlandığında uygulanacak)
Second Color	İkincil renk (yanıp sönme veya gradient için, opsiyonel)
G	Gradient — İşaretlenirse iki renk arasında gradient (renk geçişi) oluşturur
H	Horizontal — Gradient yönü. İşaretlenirse yatay, değilse dikey gradient

Basit kullanım — yalnızca Condition, Value ve Color doldurulur:

Condition	Value	Color	Anlam
`>`	`80`	🔴 `#FF0000`	Kritik
`>`	`60`	🟠 `#FF8800`	Uyarı
`>`	`40`	🟡 `#FFCC00`	Dikkat
`<=`	`40`	🟢 `#00CC00`	Normal

Boolean değişkenler için:

Condition	Value	Color	Anlam
`==`	`true`	🟢 `#00CC00`	Çalışıyor
`==`	`false`	🔴 `#FF0000`	Durdu

İkincil Renk, Gradient ve Yanıp Sönme

Second Color alanı doldurulduğunda iki farklı davranış oluşur:

G Checkbox	Davranış
Kapalı	İki renk arasında yanıp sönme efekti (Color ↔ Second Color)
Açık	İki renk arasında gradient (yumuşak renk geçişi)

H checkbox yalnızca gradient aktifken geçerlidir:

H Checkbox	Gradient Yönü
Kapalı	Dikey gradient (üstten alta)
Açık	Yatay gradient (soldan sağa)

Örnek: Sıcaklık 80°C üzerinde kırmızı↔beyaz yanıp sönme → Color: #FF0000, Second Color: #FFFFFF, G: kapalı

Hata Durumu Renkleri

Alan	Açıklama
Comm Error Color	Haberleşme hatası olduğunda gösterilecek renk (örn: gri `#999999`)
Stale Duration	Verinin “eski” sayılacağı süre (ms)
Stale Color	Veri güncelliğini yitirdiğinde gösterilecek renk

EXPRESSION — JavaScript ile Serbest Renk Hesaplama

Karmaşık koşullar veya birden fazla değişkene bağlı renk kararları için kullanılır.

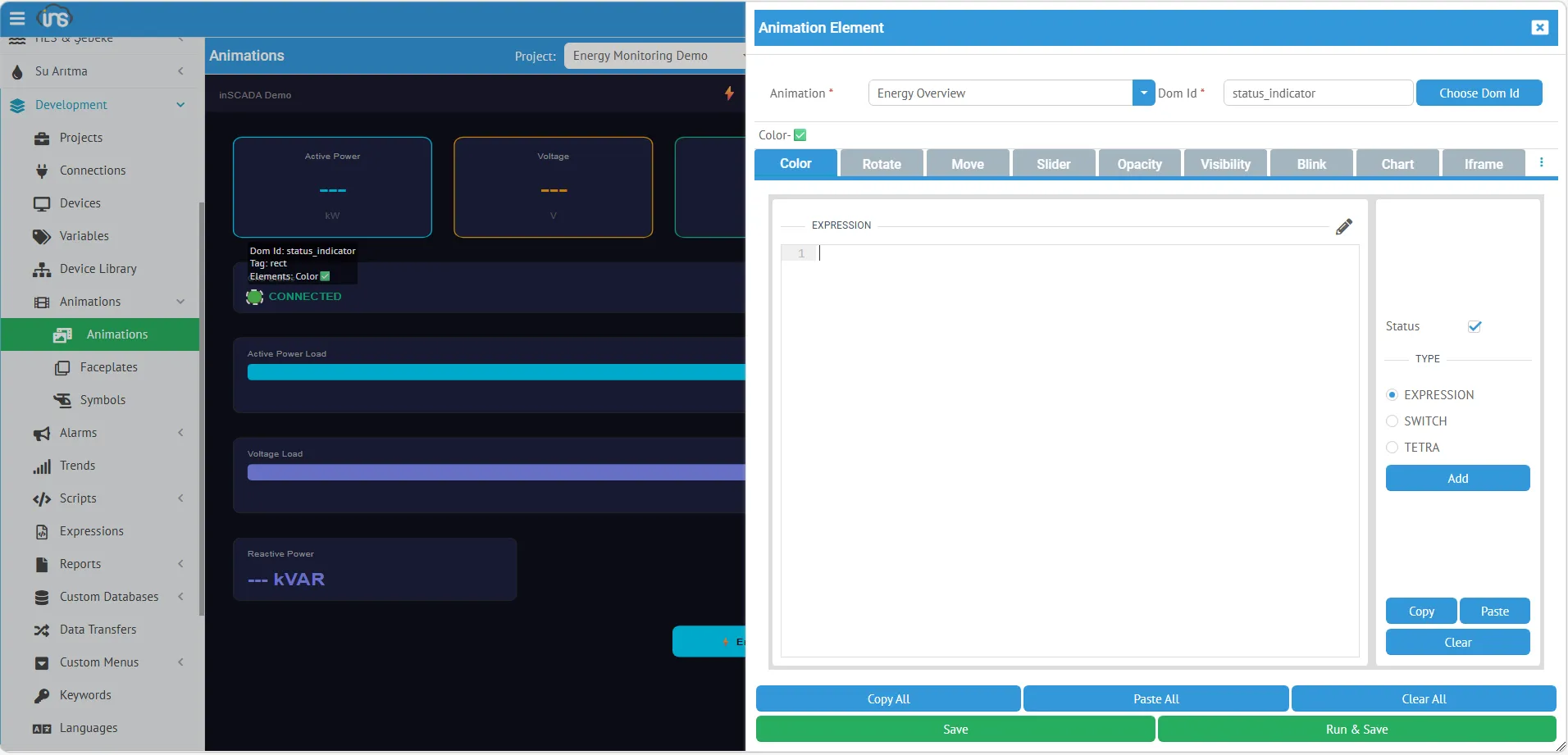

Color — Expression

TYPE bölümünden EXPRESSION seçildiğinde JavaScript kod editörü açılır. return ile döndürülen hex renk kodu SVG öğesine uygulanır.

Örnek: Eşik Bazlı Renk

var temp = ins.getVariableValue("Temperature_C").value;
if (temp > 80) return "#FF0000";      // kırmızı — kritik
if (temp > 60) return "#FF8800";      // turuncu — uyarı
if (temp > 40) return "#FFCC00";      // sarı — dikkat
return "#00CC00";                     // yeşil — normal

Örnek: Birden Fazla Değişkene Bağlı

var power = ins.getVariableValue("ActivePower_kW").value;
var status = ins.getVariableValue("GridStatus").value;
if (!status) return "#999999";        // bağlantı yok — gri
if (power > 500) return "#FF0000";    // aşırı yük — kırmızı
if (power > 300) return "#FF8800";    // yüksek yük — turuncu
return "#00CC00";                     // normal — yeşil

Örnek: Yanıp Sönme

İki renk arasında yanıp sönme efekti oluşturmak için / ayracı kullanılır:

var temp = ins.getVariableValue("Temperature_C").value;
if (temp > 80) return "#FF0000/#FFFFFF";  // kırmızı ↔ beyaz yanıp sönme
return "#00CC00";

/ karakteri ile iki renk belirtildiğinde SVG <animate> elementi oluşturulur ve renkler arasında otomatik geçiş yapılır.

TETRA — Alarm 4 Renk Durumu

Alarm grubunun dört durumuna göre otomatik renklendirme sağlar. Alarm grubu tanımındaki renk ayarlarını kullanır.

Color — Tetra

TYPE bölümünden TETRA seçildiğinde alarm tag bağlama ve 4 durum yapılandırması açılır.

Alanlar

Alan	Açıklama
Tag	Alarm değişkeni referansı
Tag K	Onay (acknowledge) değişkeni referansı

4 Alarm Durumu

Her satır bir alarm durumunu temsil eder. Her duruma renk ve yanıp sönme (blink) atanabilir:

Durum	Açıklama	Tipik Renk
AB-on (ack)	Alarm aktif, onaylanmış	🔴 Kırmızı sabit
AB-on (no ack)	Alarm aktif, onaylanmamış	🔴 Kırmızı yanıp söner
AB-off (ack)	Alarm kapanmış, onaylanmış	⚪ Normal (gri/beyaz)
AB-off (no ack)	Alarm kapanmış, onaylanmamış	🟡 Sarı

Her satırdaki checkbox yanıp sönme efektini etkinleştirir.

Ne Zaman Hangi Tip?

İhtiyaç	Önerilen Tip
Değer aralığına göre renk, hızlı yapılandırma	SWITCH
Birden fazla değişkene bağlı karmaşık koşul	EXPRESSION
Alarm durumu renklendirme (4 durum)	TETRA
Yanıp sönme efekti	EXPRESSION (`renk1/renk2` formatı)

Tam SVG Örneği

<svg viewBox="0 0 300 100">
  <!-- 3 motor durum göstergesi -->
  <g transform="translate(30,50)">
    <circle id="motor1_led" r="15" fill="#ccc"/>
    <text y="35" text-anchor="middle" font-size="11">Motor 1</text>
  </g>
  <g transform="translate(150,50)">
    <circle id="motor2_led" r="15" fill="#ccc"/>
    <text y="35" text-anchor="middle" font-size="11">Motor 2</text>
  </g>
  <g transform="translate(270,50)">
    <circle id="motor3_led" r="15" fill="#ccc"/>
    <text y="35" text-anchor="middle" font-size="11">Motor 3</text>
  </g>
</svg>

Her motor*_led için Color element:

TYPE: SWITCH
Variable: Motor1_Status
Switch: true → #00CC00 | false → #FF0000
