Chart, Peity & Datatable

Chart (Grafik)

Chart, SVG ekran içine Chart.js tabanlı interaktif grafik bileşeni yerleştirir. Tarihsel veri veya anlık değer serilerini görselleştirir.

Alan	Değer
Type	Chart
Uygun SVG Öğeleri	<rect> (foreignObject + Canvas olarak render edilir)

Yapılandırma

Alan	Açıklama
Extra Width	Grafik genişliğine ek piksel
Extra Height	Grafik yüksekliğine ek piksel
Chart 4	Chart.js 4 sürümü kullanılsın mı

Grafik Tipleri

Tip	Açıklama
line	Çizgi grafik — zaman serisi, trend takibi
bar	Çubuk grafik — karşılaştırma, periyodik özet
pie	Pasta grafik — dağılım gösterimi
doughnut	Halka grafik — oransal gösterim

Return Formatı

Expression’dan döndürülen nesne Chart.js’e aktarılır:

return {
    type: 'line',           // grafik tipi
    labels: [...],          // X ekseni etiketleri
    dataset: {
        0: {
            name: 'Seri Adı',
            data: { 0: değer1, 1: değer2, ... },  // veya dizi
            color: '#00d4ff',
            fill: true,        // alan doldurma (area chart)
            configs: {},       // ek Chart.js dataset ayarları
            yAxisConfigs: {}   // Y ekseni ayarları
        },
        1: { ... }           // ikinci seri
    },
    xAxes: {
        0: {
            labels: { 0: 'etiket1', ... },
            xAxisConfigs: {}   // X ekseni ayarları
        }
    },
    options: {
        options: {},           // Chart.js genel ayarları
        backgroundColor: '#ffffff'
    }
};

Dataset Alanları

Alan	Tip	Açıklama
name	String	Seri adı (legend’da görünür)
data	Object/Array	Veri noktaları
color	String	Seri rengi (hex)
fill	Boolean	Alan doldurma (area chart için true)
configs	Object	Ek Chart.js dataset yapılandırması
yAxisConfigs	Object	Bu serinin Y ekseni ayarları

Birden fazla seri eklendiğinde Y eksenleri otomatik olarak sola ve sağa dönüşümlü yerleştirilir.

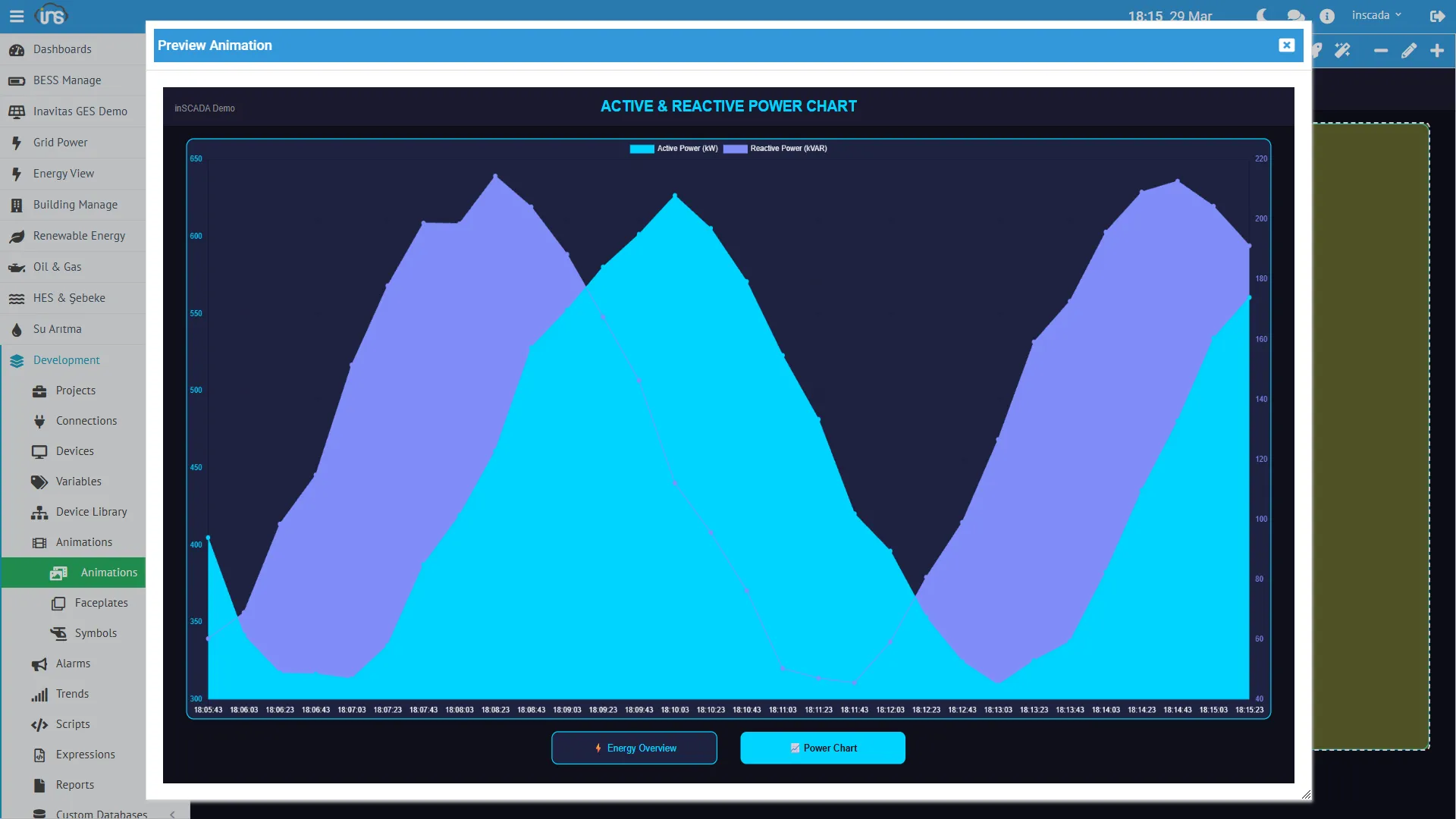

Örnek: Tarihsel Veri — Area Chart

var endMs = ins.now().getTime();
var startMs = endMs - (60 * 60 * 1000); // Son 1 saat

var logs = ins.getLoggedVariableValuesByPage(
    ['ActivePower_kW'],
    ins.getDate(startMs), ins.getDate(endMs), 0, 30
);
var logs2 = ins.getLoggedVariableValuesByPage(
    ['ReactivePower_kVAR'],
    ins.getDate(startMs), ins.getDate(endMs), 0, 30
);

var labels = [];
var active = [];
var reactive = [];

for (var i = logs.length - 1; i >= 0; i--) {
    labels.push(logs[i].dttm);
    active.push(logs[i].value);
}
for (var j = logs2.length - 1; j >= 0; j--) {
    reactive.push(logs2[j].value);
}

return {
    type: 'area',
    labels: labels,
    dataset: {
        0: {
            name: 'Active Power (kW)',
            data: active,
            color: '#00d4ff',
            fill: true
        },
        1: {
            name: 'Reactive Power (kVAR)',
            data: reactive,
            color: '#818cf8',
            fill: true
        }
    },
    xAxes: { 0: { labels: labels } },
    options: {}
};

Örnek: Anlık Dağılım — Pie Chart

var power = ins.getVariableValue("ActivePower_kW").value;
var reactive = ins.getVariableValue("ReactivePower_kVAR").value;

return {
    type: 'pie',
    dataset: {
        0: { name: 'Aktif', data: [power], color: '#3498db' },
        1: { name: 'Reaktif', data: [reactive], color: '#e74c3c' }
    }
};

Örnek: Script Kütüphanesi ile Chart

Chart verisi genellikle bir script kütüphanesinde hazırlanır ve expression’dan çağrılır:

// Expression içinde — script kütüphanesindeki fonksiyonu çağır
return ins.executeScript('Chart_ActiveReactivePower');

Detay: Animation Yapılandırma → Script Seçimi

---

Peity (Sparkline Mini Grafik)

Peity, küçük inline sparkline grafik oluşturur. Metin yanında kompakt trend gösterimi — fazla yer kaplamadan değerin yönünü görselleştirir. Peity kütüphanesi ile render edilir.

Alan	Değer
Type	Peity
Uygun SVG Öğeleri	<rect> (foreignObject + span olarak render edilir)

Peity Tipleri

Tip	Açıklama
line	Çizgi sparkline
bar	Mini çubuk grafik
pie	Mini pasta grafik
donut	Mini halka grafik

Return Formatı

return {
    type: 'line',            // grafik tipi: line, bar, pie, donut
    data: '5,3,9,6,5,9,7',  // virgülle ayrılmış veri (string)
    fill: '#3498db',         // dolgu rengi
    height: 25,              // yükseklik (px)
    width: 80,               // genişlik (px)
    radius: 10,              // yarıçap (pie/donut için)
    rectVisibility: true,    // arka plan rect göster/gizle
    rectFill: '#ffffff',     // arka plan rengi
    appendBefore: false      // öğeden önce mi sonra mı ekle
};

Alan	Tip	Açıklama
type	String	line, bar, pie, donut
data	String	Virgülle ayrılmış sayısal değerler
fill	String/Object	Dolgu rengi veya renk dizisi
height	Number	Grafik yüksekliği (px)
width	Number	Grafik genişliği (px)
radius	Number	Yarıçap (pie/donut) — belirtilmezse otomatik hesaplanır
rectVisibility	Boolean	Arka plan dikdörtgen görünürlüğü
rectFill	String	Arka plan rengi

Örnek: Son Değerlerden Sparkline

var end = ins.now();
var start = ins.getDate(end.getTime() - 600000); // 10 dakika
var logs = ins.getLoggedVariableValuesByPage(
    ['ActivePower_kW'], start, end, 0, 10
);

var values = [];
for (var i = logs.length - 1; i >= 0; i--) {
    values.push(Math.round(logs[i].value));
}

return {
    type: 'line',
    data: values.join(','),
    fill: '#00d4ff',
    height: 25,
    width: 80
};

Kullanım Senaryosu

Değer göstergesinin yanında mini trend:

<g transform="translate(200, 30)">
  <text id="power_value" font-size="20">350 kW</text>
  <rect id="power_sparkline" x="100" y="-10" width="80" height="25"/>
</g>

• power_value → Get, Variable: ActivePower_kW
• power_sparkline → Peity, son 10 değer ile line sparkline

---

Datatable (Tablo)

Datatable, SVG ekran içine Tabulator tabanlı interaktif tablo yerleştirir. Sıralama, filtreleme, sayfalama gibi tablo özellikleri desteklenir.

Alan	Değer
Type	Datatable
Uygun SVG Öğeleri	<rect> (foreignObject + div olarak render edilir)
Expression Type	Yalnızca EXPRESSION

Yapılandırma

Alan	Açıklama
Extra Width	Tablo genişliğine ek piksel
Extra Height	Tablo yüksekliğine ek piksel
Width %	Genişlik yüzde olarak
Height %	Yükseklik yüzde olarak

Return Formatı

Datatable iki parçalı nesne döndürür — tablo yapısı ve veri:

return {
    table: JSON.stringify({
        tableName: 'variables_table',
        columns: [
            { title: 'Değişken', field: 'name', width: 150 },
            { title: 'Değer', field: 'value', width: 100 },
            { title: 'Birim', field: 'unit', width: 80 },
            { title: 'Zaman', field: 'time', width: 120 }
        ],
        theme: 'dark',
        backgroundTransparent: true
    }),
    data: {
        0: { name: 'ActivePower_kW', value: '359.91', unit: 'kW', time: '14:32:05' },
        1: { name: 'Voltage_V', value: '235.3', unit: 'V', time: '14:32:05' },
        2: { name: 'Current_A', value: '36.2', unit: 'A', time: '14:32:05' }
    },
    runTimeFunc: 'updateOrAddData',
    redrawTime: 100
};

Table Yapılandırma Alanları

Alan	Açıklama
tableName	Tablo tanımlayıcı adı
columns	Tabulator kolon tanımları (title, field, width vb.)
theme	Tema: dark veya varsayılan
backgroundTransparent	Saydam arka plan

Veri Güncelleme Fonksiyonları

runTimeFunc alanı ile her tarama döngüsünde verinin nasıl güncelleneceği belirlenir:

Fonksiyon	Açıklama
updateOrAddData	Mevcut satırları güncelle, yeni satır ekle (varsayılan)
replaceData	Tüm veriyi değiştir
addData	Yeni satır ekle
updateData	Mevcut satırları güncelle
deleteRow	Tek satır sil
clearData	Tüm veriyi temizle

Örnek: Değişken İzleme Tablosu

if (__firstScan) {
    // İlk açılışta tablo yapısını tanımla
    return {
        table: JSON.stringify({
            tableName: 'var_monitor',
            columns: [
                { title: 'Değişken', field: 'name', width: 180 },
                { title: 'Değer', field: 'value', hozAlign: 'right', width: 120 },
                { title: 'Açıklama', field: 'dsc', width: 200 },
                { title: 'Güncelleme', field: 'time', width: 100 }
            ],
            backgroundTransparent: true
        }),
        data: {},
        runTimeFunc: 'replaceData'
    };
}

// Sonraki döngülerde veriyi güncelle
var names = ["ActivePower_kW", "Voltage_V", "Current_A", "Frequency_Hz"];
var rows = {};
for (var i = 0; i < names.length; i++) {
    var val = ins.getVariableValue(names[i]);
    rows[i] = {
        name: names[i],
        value: val.value.toFixed(2),
        dsc: val.variableShortInfo.dsc,
        time: new Date(val.dateInMs).toLocaleTimeString()
    };
}
return { data: rows, runTimeFunc: 'replaceData' };

İpucu

İlk döngüde __firstScan ile tablo yapısını (columns) tanımlayın, sonraki döngülerde yalnızca veriyi güncelleyin. Bu sayede tablo yapısı her döngüde yeniden oluşturulmaz.
