Alarm Yönetimi

Alarm sistemi, değişken değerlerindeki anormal durumları tespit eder, kaydeder ve bildirir. Alarmlar grup halinde organize edilir ve her grup bir projeye bağlıdır.

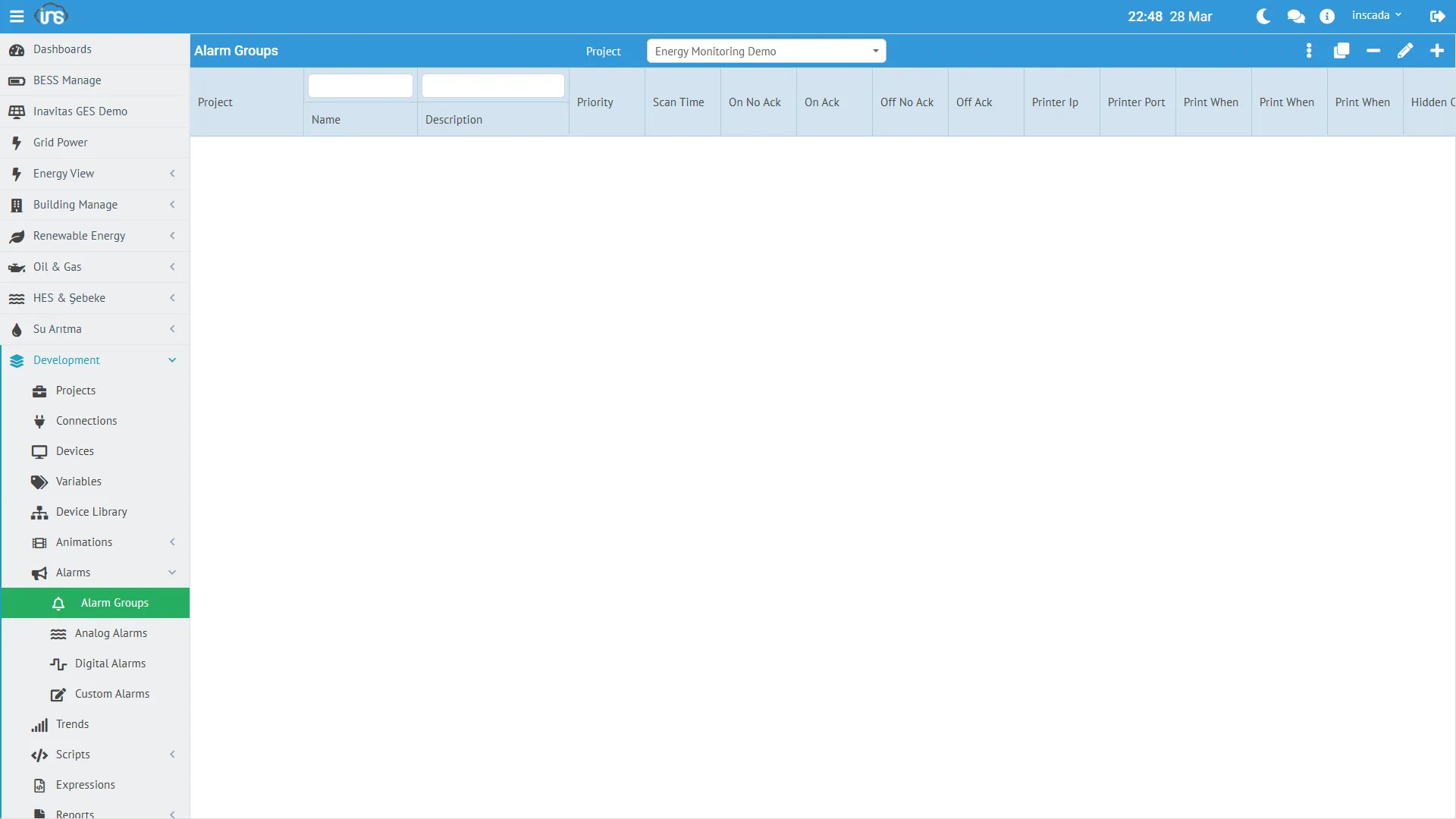

Alarm Grupları

Alarm Grubu

Alarm grubu, alarm tanımlarını organize eden ve ortak davranış parametreleri belirleyen konteynerdir.

Alarm Grubu Oluşturma

Menü: Runtime → Alarms → Alarm Groups → Yeni Grup

Alan	Zorunlu	Açıklama
Name	Evet	Grup adı
Scan Time (ms)	Evet	Alarm kontrol periyodu (min: 100ms)
Priority	Evet	Öncelik seviyesi (1-255)
Description	Hayır	Açıklama

Alarm Grubu Gelişmiş Ayarlar

Alan	Açıklama
On Script	Alarm tetiklendiğinde çalışacak script
Off Script	Alarm kapandığında çalışacak script
Ack Script	Alarm onaylandığında çalışacak script
On (No Ack) Color	Tetiklendi, onaylanmadı rengi
On (Ack) Color	Tetiklendi, onaylandı rengi
Off (No Ack) Color	Kapandı, onaylanmadı rengi
Off (Ack) Color	Kapandı, onaylandı rengi
Hidden on Monitor	Alarm monitöründe gizle

Yazıcı Entegrasyonu

Alarm olayları doğrudan ağ yazıcısına gönderilebilir:

Alan	Açıklama
Printer IP	Yazıcı IP adresi
Printer Port	Yazıcı port numarası
Print When On	Tetiklendiğinde yazdır
Print When Off	Kapandığında yazdır
Print When Ack	Onaylandığında yazdır

Alarm Tipleri

Analog Alarm

Sayısal değişkenlerin eşik değerlerini izler.

Eşik	Açıklama	Örnek
High-High	Çok yüksek (kritik)	Sıcaklık > 90°C
High	Yüksek (uyarı)	Sıcaklık > 70°C
Low	Düşük (uyarı)	Basınç < 2 bar
Low-Low	Çok düşük (kritik)	Basınç < 1 bar

Her eşik için ayrı ayrı alarm tanımı oluşturulur. Hysteresis (gecikme bandı) değeri ile alarm titreşimi önlenir.

Digital Alarm

Boolean değişkenlerin durum değişimini izler.

Koşul	Açıklama
ON = Alarm	Değer `true` olduğunda alarm tetiklenir
OFF = Normal	Değer `false` olduğunda alarm kapanır

Örnek: Motor arıza sinyali, kapı açık kontağı, acil stop butonu.

Custom Alarm

JavaScript expression ile özel alarm koşulu tanımlama.

// Birden fazla değişkene bağlı alarm koşulu
var power = ins.getVariableValue("ActivePower_kW").value;
var temp = ins.getVariableValue("Temperature_C").value;
return power > 500 && temp > 70; // her ikisi de yüksekse alarm

Alarm Yaşam Döngüsü

Normal → Fired (Tetiklendi) → Acknowledged (Onaylandı) → Off (Kapandı)

Durum Geçişleri

Geçiş	Tetikleyen	Açıklama
Normal → Fired	Sistem	Alarm koşulu sağlandı
Fired → Acknowledged	Operatör	Operatör alarmı onayladı
Fired/Ack → Off	Sistem	Alarm koşulu ortadan kalktı
Fired → Force Off	Operatör	Alarm zorla kapatıldı

Alarm Renk Kodları

Durum	Varsayılan	Anlamı
Fired + No Ack	Kırmızı yanıp söner	Dikkat gerekli
Fired + Ack	Kırmızı sabit	Farkında, devam ediyor
Off + No Ack	Sarı	Kapandı ama görülmedi
Off + Ack	Normal	Tamamlandı

Alarm İzleme

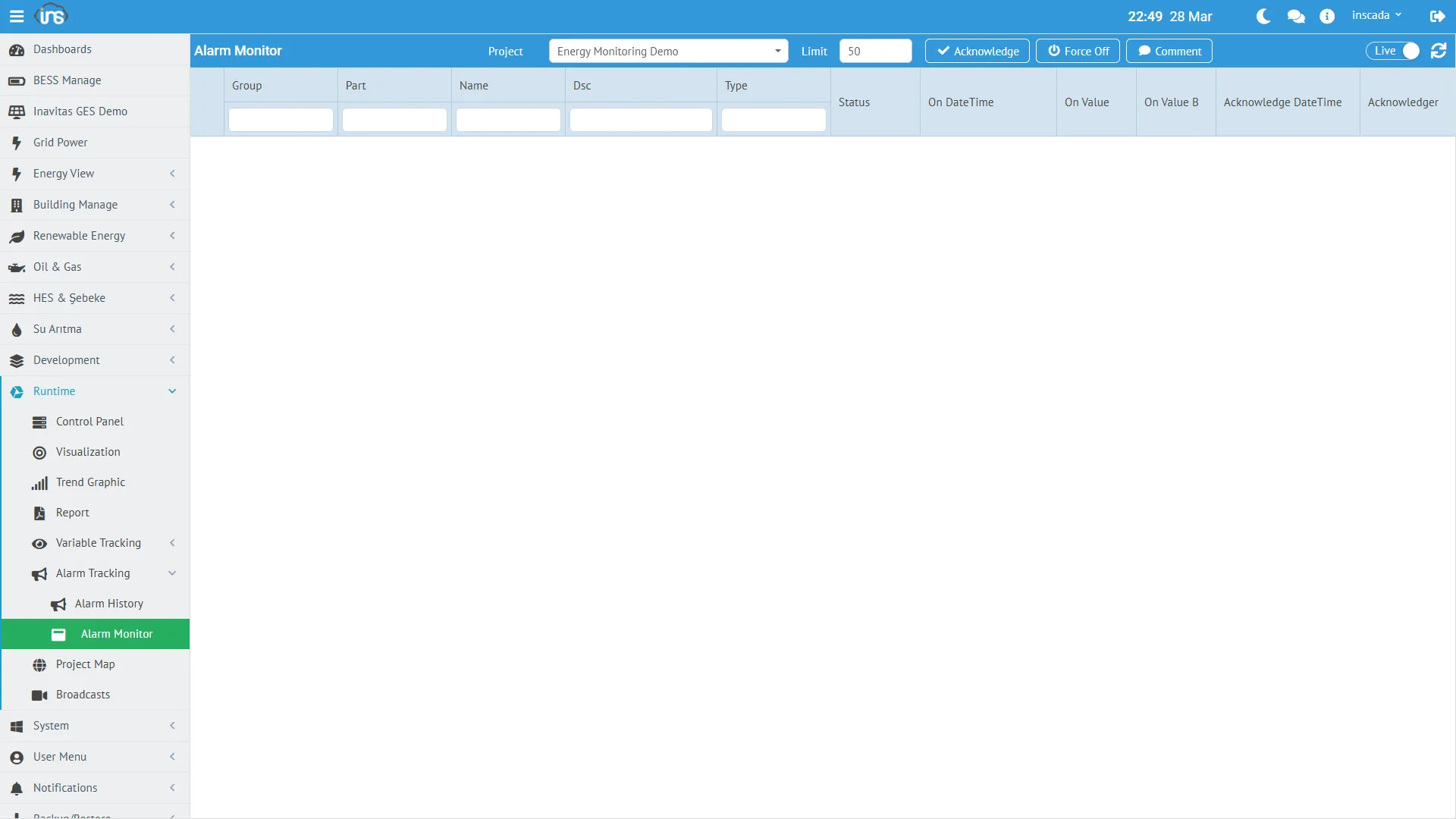

Alarm Monitor

Menü: Runtime → Alarm Tracking → Alarm Monitor

Alarm Monitor

Aktif alarmları gerçek zamanlı olarak gösterir. Operatör bu ekrandan:

Alarmları görüntüler
Alarmları onaylar (Acknowledge)
Alarmları zorla kapatır (Force Off)

Alarm Tracking

Menü: Visualization → Alarm Tracking

Alarm geçmişini tarih aralığına göre sorgular. Her alarm kaydı:

Alan	Açıklama
Alarm adı	Hangi alarm tetiklendi
Tetiklenme zamanı	Ne zaman tetiklendi
Kapanma zamanı	Ne zaman kapandı
Onaylayan	Kim onayladı
Süre	Ne kadar sürdü
Değer	Tetiklenme anındaki değer

Script ile Alarm Yönetimi

// Son tetiklenen alarmlar
var alarms = ins.getLastFiredAlarms(0, 10);
// → [] (aktif alarm yoksa boş dizi)

// Tarih aralığında alarm geçmişi
var end = ins.now();
var start = ins.getDate(end.getTime() - 86400000);
var history = ins.getLastFiredAlarmsByDate(start, end, true, 100);

// Alarm grubunu devre dışı bırak (bakım modu)
ins.deactivateAlarmGroup("Temperature_Alarms");

// Bakım sonrası tekrar etkinleştir
ins.activateAlarmGroup("Temperature_Alarms");

Detaylı API: Alarm API → | REST API →
